Buồng Cánh – Nguyên lý và thiết kế trong máy bơm ly tâm

Khi nhắc đến máy bơm ly tâm, người ta thường chú ý nhiều đến cánh bơm (impeller) mà quên rằng một bộ phận khác cũng có vai trò cực kỳ quan trọng trong việc quyết định hiệu suất hoạt động của bơm, đó là buồng cánh.

Buồng cánh có nhiệm vụ chính là thu thập và chuyển đổi động năng của dòng chất lỏng sau khi được cánh bơm đẩy ra, biến thành áp suất, đồng thời dẫn dòng ra ống xả. Thiết kế và nguyên lý hoạt động của buồng cánh ảnh hưởng trực tiếp đến lưu lượng, cột áp, hiệu suất và độ ổn định của máy bơm.

Nguyên lý hoạt động của buồng cánh

Buồng cánh hoạt động dựa trên nguyên lý thu hẹp tốc độ dòng chảy để tăng áp lực. Khi dòng chất lỏng được đẩy ra từ mép ngoài của cánh bơm với vận tốc cao, nó đi vào buồng cánh có hình dạng xoắn ốc mở rộng dần.

Nhờ thiết kế xoắn đặc trưng, buồng cánh:

     - Giảm dần vận tốc dòng chất lỏng

     - Tăng áp suất tĩnh của dòng chảy

     - Chuyển dòng từ chuyển động quay sang chuyển động tuyến tính

     - Hướng chất lỏng về phía cửa xả một cách hiệu quả

Kết quả là máy bơm không chỉ đạt được hiệu suất tốt hơn mà còn giảm thiểu sự rung động, tiếng ồn và hiện tượng tổn thất thủy lực.

Các thiết kế buồng cánh phổ biến

Tùy vào ứng dụng, máy bơm có thể sử dụng các dạng buồng cánh khác nhau:

1. Buồng cánh đơn
     - Phổ biến trong máy bơm công suất nhỏ đến trung bình.

     - Thiết kế đơn giản, dễ sản xuất nhưng dễ tạo ra lực hướng tâm không đều lên trục.

2. Buồng cánh kép
     - Dùng cho máy bơm công suất lớn, giảm tải lực tác động lên trục nhờ chia dòng chảy ra hai kênh đối xứng.

     - Tăng độ bền và ổn định của máy.

3. Buồng xoắn dạng xoắn ốc chuẩn
     - Được tính toán tỉ mỉ để giữ tốc độ dòng chảy không đổi, tối ưu hiệu suất thủy lực.

4. Buồng cánh khuyết tâm
     - Thường dùng cho bơm bùn, nước thải hoặc chất lỏng có tạp chất lớn.

     - Thiết kế lệch tâm giúp giảm tắc nghẽn và mài mòn.

Vật liệu chế tạo buồng cánh

Tùy vào môi trường làm việc, buồng cánh có thể được chế tạo từ nhiều vật liệu khác nhau như:

     - Gang xám, gang cầu: sử dụng phổ biến cho nước sạch hoặc ít ăn mòn

     - Inox: phù hợp cho nước biển, hóa chất nhẹ

     - Nhựa kỹ thuật hoặc FIP composite: ứng dụng trong bơm hóa chất, dung môi

     - Hợp kim chống mài mòn cao: dùng cho bơm bùn, cát hoặc nước thải công nghiệp

Khi thiết kế hoặc thay thế buồng cánh, cần đảm bảo:

     - Kích thước phù hợp với cánh bơm và loại máy

     - Đảm bảo độ kín, độ bền cơ học và khả năng chịu áp lực

     - Đáp ứng yêu cầu về lưu lượng, cột áp và nhiệt độ làm việc

Vai trò quan trọng của buồng cánh

Một thiết kế buồng cánh tốt không chỉ giúp máy bơm vận hành êm ái, tiết kiệm năng lượng mà còn:

     - Giảm nguy cơ cavitation (xâm thực)

     - Tăng độ bền cho trục và bạc đạn

     - Tối ưu hóa hiệu suất thủy lực

     - Hạn chế tổn thất áp suất tại cửa xả

     - Kéo dài tuổi thọ thiết bị

Do đó, khi bảo trì hoặc gia công buồng cánh, cần lựa chọn đúng đơn vị có kinh nghiệm kỹ thuật và hiểu sâu về thiết kế thủy lực.

Cường Thịnh Vương chuyên gia cung cấp và gia công buồng cánh máy bơm

Với nhiều năm đồng hành cùng các nhà máy, xí nghiệp và đơn vị thi công lớn nhỏ,

Cường Thịnh Vương chuyên cung cấp:

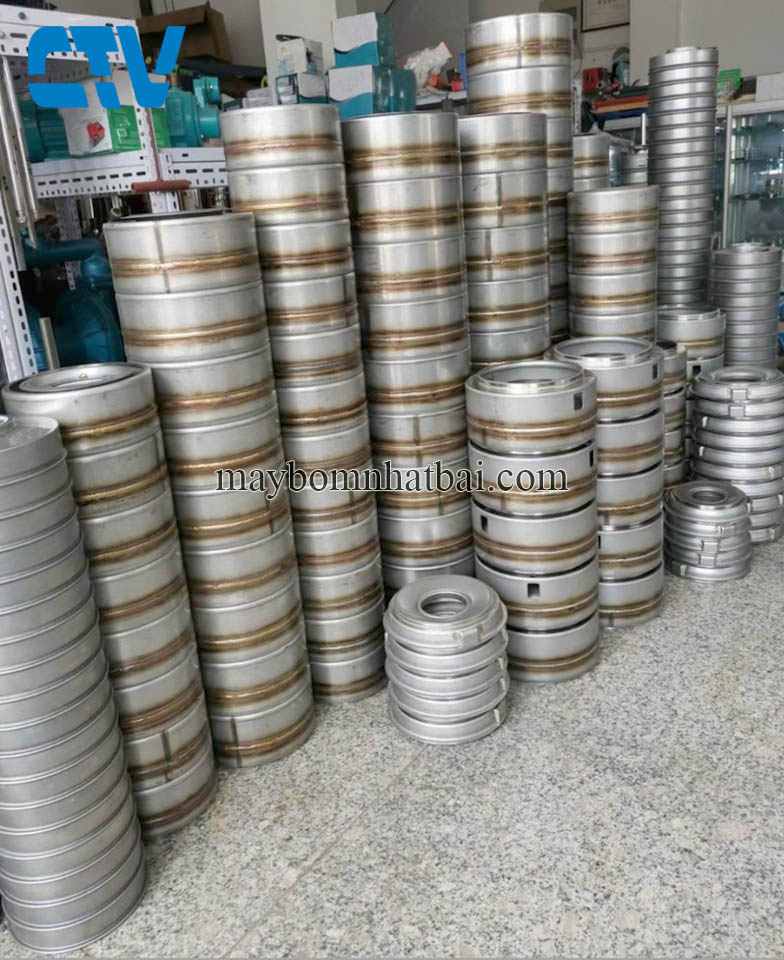

     - Buồng cánh máy bơm ly tâm, buồng cánh nhựa FIP, buồng cánh trục đứng

     - Gia công theo mẫu cũ hoặc theo bản vẽ kỹ thuật

     - Tư vấn thiết kế tối ưu hóa hiệu suất cho máy bơm đặc thù

     - Sửa chữa, hàn đắp, phục hồi buồng cánh bị mòn, bị gãy

     - Cam kết sản phẩm đúng kỹ thuật, chất lượng bền bỉ, giao hàng đúng tiến độ

Buồng cánh là bộ phận không thể thiếu trong máy bơm ly tâm, đóng vai trò quan trọng trong việc định hướng và tăng áp dòng chảy. Một thiết kế đúng chuẩn và phù hợp sẽ giúp tăng hiệu suất làm việc, giảm thiểu hao mòn và kéo dài tuổi thọ máy bơm.

Nếu bạn cần tư vấn, gia công hoặc thay thế buồng cánh máy bơm chất lượng cao, hãy liên hệ ngay với Cường Thịnh Vương để được hỗ trợ chuyên sâu và nhanh chóng. Chúng tôi cam kết cung cấp giải pháp toàn diện cho mọi hệ thống bơm công nghiệp.
